ミニスタジオ有限会社 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17軸ロボットキット：￥49,800 （税込み、電源別売り） |
2008/9/6 |
|
|
|
|
|
|
|
|

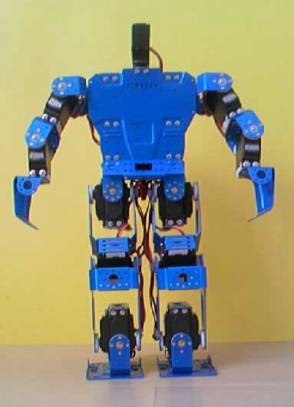

色はブルーとアルミ原色があります。 |
|
|
|
|
|
|
|
|
|
特徴 |
|
|
|
|
|
|
|
|
|
|
|
１）シミュレーション簡単、動作範囲広い、人間関節近いの直交軸2足ロボット |
|
|
|
|
|
|
|
|
２）任意1個サーボ制御のメセッジフォーマット公開。自分の上位CPU制御可能 |
|
|
|
|
|
|
|
|
３）内部ROMにモーションの数は８まで保存可能です。 |
|
|
|
|
|
|
|
|
|
４）1個モーション繰替え回数の設定ができます。 |
|
|
|
|
|
|
|
|
|
|
５）スピードステップは127値に、内挿により１フレームでゆっくり動作可能です。 |
|
|
|
|
|
|
|
|
|
|
６）PCソフト１．０ バージョンは本サイトでDownload |
|
|
|
|
|
|
|
|
|
|
|
７）PCとロボット同期により、現在各サーボ位置を記録で、教示手法と似た |
|
|
|
|
|
機能を実現します。 |
|
|
|
|
|
|
|
|
|
|
|
８）ボードのCPUはソケットに実装しますので、増強型CPU交換可能です。 |
|
|
|
９）ボードの昇圧回路の実装で、大電流により電圧降下しても、ＣＰＵ制御安心 |
|
|
|
|
|
１０）振動を抑えるためにハイブリッドギアRB1151採用、ダンプワッシャを付きます。 |
|
|
|
１１）安い金属サーボの交換追加により、上半身の力はアップと自由度 |
|
|
追加可能です。 |
|
|
|
１２）最近改善したプラスチックホーンはブラケットとの搭載精度を向上し、 |
|
|
サーボホーンとサーボの間の隙間も小さくしました。 |
|
|
|
１３）小腿を改善しました、膝から尻、膝から足にほぼ等距離になりましたの |
|
|
で、さらに動作範囲広くなりました。 |
|
|
|
１４）アルミ合金プレスフレームブラケットで、軽量化と堅牢性両立できます。 |
|
|
|
１５）腰ブラッケットに電源スイッチを実装できます。安全性向上します。 |
|
|
|
１６）手、絶縁ボディー板、軽量精密ねじAHN2ｘ４付属 |
|
|
ボードに自分が更に１個電源とリレーを追加すれば、サーボ脱力は可能です。 |
|
|
|
１７）PC側ソフトはWindow９８、 ME、 ２０００、 XP、 Vista 動作可能です |
|
|
|
１８）別売りUSBTo232ケーブルで、シリアルポートないPCでも動作できます。 |
|
|
|
|
|
|
|
|
|
MiniS-Robot 17DOF 部品リスト |
|
|
番号 |
項目＊ |
型番 |
数 量 |
単位 |
|
備考 |
|
1 |
RB1051サーボセット |
MiniS RB1051-HBC |
6 |
セット |
|
|
|
2 |
RB1051サーボセット（ケーブル47cm） |
MiniS RB1051-HBC-47 |
4 |
セット |
|
|
|
3 |
RB303cサーボセット |
MiniS RB303c-HBC |
7 |
セット |
|
|
|
4 |
アルミロボットアームブラケット |
MiniS-BRKT-ARM1 |
7 |
個 |
|
|
|
5 |
アルミボディーブラケット |
MiniS-BRKT-BODY1 |
1 |
個 |
|
|
|
6 |
アルミ長U型ブラケット |
MiniS-BRKT-HIPHEEL1 |
4 |
個 |
|
|
|
7 |
アルミロボット大腿ブラケット |
MiniS-BRKT-THIGH1 |
2 |
個 |
|
|
|
8 |
アルミロボット足ブラケット |
MiniS-BRKT-FOOT1 |
2 |
個 |
|
|
|
9 |
アルミ多用途フラットブラケットA |
MiniS-BRKT-FLATA |
17 |
個 |
|
|
|
10 |
アルミロボット左小腿ブラケット |
MiniS-BRKT-SLEG-L |
2 |
個 |
|
|
|
11 |
アルミロボット右小腿ブラケット |
MiniS-BRKT-SLEG-R |
2 |
個 |
|
|
|
12 |
アルミロボット左手ブラケット |
MiniS-BRKT-HAND-L |
1 |
個 |
|
|
|
13 |
アルミロボット右手ブラケット |
MiniS-BRKT-HAND-R |
1 |
個 |
|
|
|
16 |
アルミロボット腰ブラケット |
MiniS-BRKT-WAIST |
1 |
個 |
|
|
|
17 |
6面ねじ穴（８xM３,４ｘM2）サーボマウント |
MiniS-MNT-SQ20 |
34 |
個 |
|
|
|
18 |
RB303c向け長方形サーボマウントワッシャ |
MiniS-MNT-SQ3 |
14 |
個 |
|
|
|
19 |
プラスチックロボットボディー板 |
MiniS-SHT-BODY |
1 |
個 |
|
|
|
22 |
プラスチック半円サーボマウントワッシャ |
MiniS-SM-WASHR |
68 |
個 |
|
|
|
23 |
ケーブルクランプ |
MiniS-CLP-010 |
2 |
個 |
|
|
|
24 |
ボード固定用絶縁スペサーM3xh3( M3H3) |
MiniS-SPCR-M3x3 |
4 |
個 |
|
|
|
25 |
低平頭AHNねじM2x4 |
MiniS-SCRW-AHN2x4 |
150 |
個 |
|
|
|
26 |
クランプ用小ねじM2x6 |
MiniS-SCRW-PM2x6 |
20 |
個 |
|
|
|
27 |
ボード締め付け用小ねじM2x8 |
MiniS-SCRW-PB2x8 |
4 |
個 |
|
|
|
28 |
タービンねじM3x5（ボディー用） |
MiniS-SCRW-PB3x5 |
60 |
個 |
|
|
|
29 |
タービンねじM3x6 （サーボ用） |
MiniS-SCRW-PB3x6 |
60 |
個 |
|
|
|
30 |
タービンねじM3x8 |
MiniS-SCRW-PB3x8 |
80 |
個 |
|
|
|
31 |
タービンねじ M3x10 |
MiniS-SCRW-PB3x10 |
24 |
個 |
|
|
|
32 |
結線の締め付け帯 |
MiniS-TIE-01 |
2 |
個 |
|
|
|
33 |
3ピンRS232シリアルケーブル |
Cable-232A-3A |
1 |
個 |
|
|
|
34 |
24チャンネル制御ボード |
MiniS-Port 05-01VE 452-24 |
1 |
枚 |
|
|
|
35 |
RB303c軸付けボトムケース（十字直交軸用） |
MiniS-SBC-303 |
4 |
個 |
|
|
|
36 |
ダンパーワッシャΦ13x3mm（RB１０５１ローハイトホーン用） |
MiniS-DMP-WASHR-30 |
10 |
個 |
|
|
|
37 |
ダンパーワッシャΦ12.5x2mm（RB１０５１フリーホーン用） |
MiniS-DMP-WASHR-20 |
8 |
個 |
|
|
|
38 |
ダンパーワッシャΦ12.5x1.5mm（RB303cフリーホーン用） |
MiniS-DMP-WASHR-15 |
4 |
個 |
|
|
|
|
|
|
|
|
|
|
|
＊＊ |
大容量６V水素二次電池電池１１００mAh |
MiniS-NMH-1100-2 |
0 |
|
|
|
|
＊＊ |
充電器 |
MiniS-Chgr-A |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
＊部品項目は変更する場合があります。 |
＊＊オプション品はキットに含まれません。 |
|
|
|
注意事項： |
|
|
|
|
（1）組み立て方法によって、追加ねじなど部品を各自用意してください |
|
|
|
|
(2)参考資料とソフトは以下のページをダウンロードください |
|
|
|
|
http://www.ministudio.co.jp/ |
|
|
|
|
(3)各サーボの動作は干渉しないことを注意ください。 |
|
|
|
|
(4)安全を注意しましょう。特にサーボが動く時に手触らないでください。 |
|
|
|
|
|
17軸ロボットキット：￥49,800 （税込み、送料無料）注文へ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
以上 |
|
|
|
|
|
|
|
|
|
